Show me your Transporterumbau :)

[pater]

Da ich bald meinen Trapo abholen kann versuche ich auch schon die ganze Zeit den Ausbau zu planen ...

Reicht es wirklich die Airlineschienen nur durch die Siebdruckplatte zu schrauben? Ich bin absolut unschlüssig wie ich meine beiden Maschinen richtig transportieren soll.
>20 mm Platte und dann so wie "Petz von Fetz"? Würdet ihr auch zwei Platten benutzen? Teilweise sehr schwer für normales Geld an eine 1,80m * 3m Platte zu kommen.
Oder einfach ne 9mm Platte und dann durch den Transporterboden und von unterm Fahrzeug sichern? Wie macht man es vorne, wenn man durch den Transportertank nicht wirklich dran kommt?

nimm doch flache Airline-Schienen und verschraub die mit Einziehmuttern am Rahmen in Längsrichtung.
Dann kannst die Siebdruckplatte daran anlegen.

[Petz von Fetz]

Der örtliche Holzgroßhandel hilft dir gerne bei der Beschaffung einer großen Siebdruckplatte.
Noch dazu deutlich günstiger als beim Baumarkt.

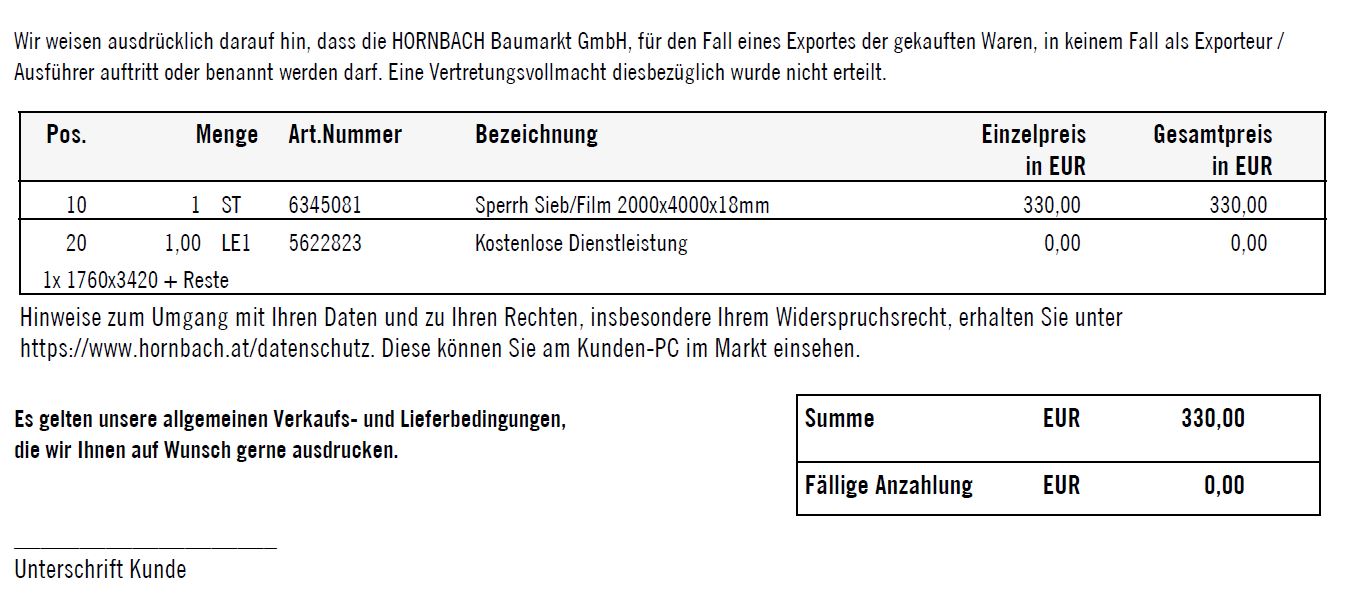

Habe alles abgekplappert an Holzfachhandel (inklusive Beziehungen über Tischler) und überraschenderweise war dann HORNBACH mit kostenlosem Zuschnitt der 4000 X 2000 X 18mm Platte auf 3420 X 1760 um 330,- EURO der allergünstigste Anbieter.

[990Sumo]

nimm doch flache Airline-Schienen und verschraub die mit Einziehmuttern am Rahmen in Längsrichtung.
Dann kannst die Siebdruckplatte daran anlegen.

Das verstehe ich leider nicht Kann ich mir einfach nicht in der Umsetung vorstellen, sorry

330€ ist schon eine Ansage, aber wohl aktuell einfach nicht günstiger zu bekommen. Nur finde ich mit der Artikelnummer nichts bei Hornbach. Die Größe ist wohl nicht mehr vorhanden. Mal sehen, werde mal bisschen telefonieren.

Aber nochmal, meint ihr das reicht dann locker von der Belastung aus? 2 Motorräder und die Schiene nur durch die Platte befestigt?

[businesskasper]

Wenn dir das geschraubt nicht genügend Vertrauen erweckt, dann nimm Karosseriekleber. Kleben lässt sich auch kombinieren mit schrauben.

[Zuttl]

Aber nochmal, meint ihr das reicht dann locker von der Belastung aus? 2 Motorräder und die Schiene nur durch die Platte befestigt?

Wenn dir das geschraubt nicht genügend Vertrauen erweckt, dann nimm Karosseriekleber. Kleben lässt sich auch kombinieren mit schrauben.

Ich glaube er meint folgendes

So wie es auf den Fotos ausschaut ist alles an die Siebdruckplatte geschraubt und diese dann nur in den Innenraum reingelegt. Man sieht nirgends (ich halt mal) daß diese Platte mit dem Boden irgendwie fix verbunden ist. Da würde ich mir auch Sorgen machen ob das ordentlich haltet. Denke da an die Rumpelpiste zum Pann, geschweige denn es kommt zu einem Unfall.

Ansonsten aber Hut ab, ein sehr sehr sauberer und durchdachter Umbau

Grüße
Martin

[Petz von Fetz]

Aber nochmal, meint ihr das reicht dann locker von der Belastung aus? 2 Motorräder und die Schiene nur durch die Platte befestigt?

Wenn dir das geschraubt nicht genügend Vertrauen erweckt, dann nimm Karosseriekleber. Kleben lässt sich auch kombinieren mit schrauben.

Ich glaube er meint folgendes

So wie es auf den Fotos ausschaut ist alles an die Siebdruckplatte geschraubt und diese dann nur in den Innenraum reingelegt. Man sieht nirgends (ich halt mal) daß diese Platte mit dem Boden irgendwie fix verbunden ist. Da würde ich mir auch Sorgen machen ob das ordentlich haltet. Denke da an die Rumpelpiste zum Pann, geschweige denn es kommt zu einem Unfall.

Ansonsten aber Hut ab, ein sehr sehr sauberer und durchdachter Umbau

Grüße
Martin

Danke für das Lob , freut mich sehr !

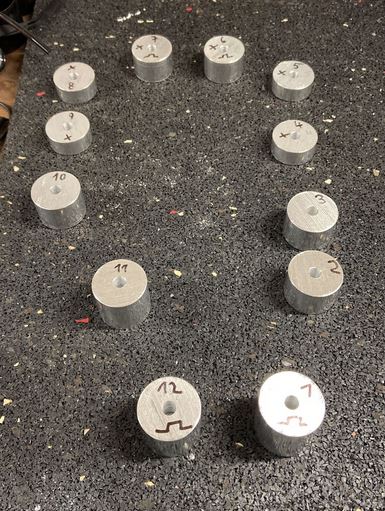

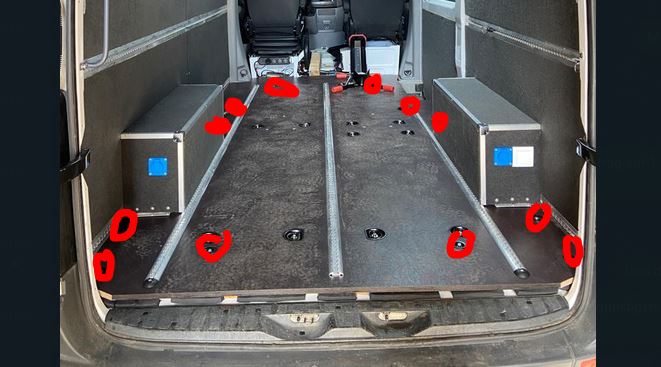

Die Platte ist massiv (jeder Humbaur Anhänger hat die verbaut) und ist NATÜRLICH an allen Originalstellen 12 X an der Karosserie befestigt. Der Mehrabstand wurde mit Aluhülsen distanziert und das ganze mit hochfesten Schrauben verschraubt.
Das Motorrad wird auch nicht an die Airlineschienen gespannt sondern mit AXFIX Zurrsystem durch die Felgenhohlachsen an die Zurrösen mit massiven 100/100/3mm Niro Konterplatten.

Die Airlineschienen sind für Transportboxen, Benzinkanister , Reifen , was auch immer, gedacht.

Aber wie gesagt , keiner muss das so machen wie ich !

[fredo]

Der örtliche Holzgroßhandel hilft dir gerne bei der Beschaffung einer großen Siebdruckplatte.
Noch dazu deutlich günstiger als beim Baumarkt.

Habe alles abgekplappert an Holzfachhandel (inklusive Beziehungen über Tischler) und überraschenderweise war dann HORNBACH mit kostenlosem Zuschnitt der 4000 X 2000 X 18mm Platte auf 3420 X 1760 um 330,- EURO der allergünstigste Anbieter.

Preise muss man natürlich immer vergleichen. Bei mir hat es sich anders herum ergeben.
4100x 2020 x 21 sollte bei Hornbach 5xx€ kosten, beim Holzgroßhandel habe ich letztendlich 350 € bezahlt.

[Zuttl]

Danke für das Lob , freut mich sehr !

Die Platte ist massiv (jeder Humbaur Anhänger hat die verbaut) und ist NATÜRLICH an allen Originalstellen 12 X an der Karosserie befestigt. Der Mehrabstand wurde mit Aluhülsen distanziert und das ganze mit hochfesten Schrauben verschraubt.
Das Motorrad wird auch nicht an die Airlineschienen gespannt sondern mit AXFIX Zurrsystem durch die Felgenhohlachsen an die Zurrösen mit massiven 100/100/3mm Niro Konterplatten.

Die Airlineschienen sind für Transportboxen, Benzinkanister , Reifen , was auch immer, gedacht.

Aber wie gesagt , keiner muss das so machen wie ich !

Pfu da muss ich sagen da hat einer keine Mühen gescheut.
Wenn was passiert und dann das nimmer hält dann hast eh andere Sorgen wie die Ladungssicherung ...

RESPEKT, da kann man noch was lernen !!!

[990Sumo]

Die Platte ist massiv (jeder Humbaur Anhänger hat die verbaut) und ist NATÜRLICH an allen Originalstellen 12 X an der Karosserie befestigt. Der Mehrabstand wurde mit Aluhülsen distanziert und das ganze mit hochfesten Schrauben verschraubt.
Das Motorrad wird auch nicht an die Airlineschienen gespannt sondern mit AXFIX Zurrsystem durch die Felgenhohlachsen an die Zurrösen mit massiven 100/100/3mm Niro Konterplatten.

Alles klar, jetzt habe ich es auch verstanden Das ist echt eine geile Lösung! Vielen Dank nochmal für die extra Bilder

[Kurvenjunkie]

Sehr schicke Umabuten hier. Mal eine Frage in die Runde:

Ich plane meinen Kofferhänger auszubauen. In diesem Zusammenhang würde ich gerne eine 10 - 15mm dicke Platte auf den Boden legen und darin Airlineschienen einlassen. Die Platte ist notwendig, da der Hänger sonst laut TÜV leider die Zulassung verlieren würde.

Mein Patenonkel ist Tischler und es sollte kein Thema sein die Schienen einzulassen. Ich dachte an ein breites Flachprofil
welches mit einer zweistufige Ausfräsung von unten durch die Platte eingelassen / geschraubt wird. Anbei mal eine schematische Schnittdarstellung wie es aussehen würde.


Die Platte wäre ca. 2m lang, 1,5m breit und ich würde 4 Schienen auf einer Länge von 1 Meter einlassen.
Befestigt werden würden 1 - 2 Pitbikes mit 60 - 70 kg Gewicht und einem Lock n´ Load System.
Weitere Darstellung anbei.

Was meint Ihr Experten, macht das so Sinn?
