Frage an die Umbauprofis unter euch/Kabelbaum

[floBT]

Hallo zusammen,

Ich baue gerade meine CBR600RR PC69 um.
Nun habe ich das Thema mit dem Serien Kabelbaum der vorne zum Dashboard führt.
Ich habe diesen so weit auseinander gefriemelt bis nur noch Kabel drin waren die nicht nach hinten in Richtung Tank gelegt werden können.

Wo könnte ich nun den Kabelstrang der nach vorne zum Dashboard geht verlegen? Unter der Gabelbrücke oder daneben ist ja auch nicht gut. Am inneren der Verkleidung bis vor in die Kanzel ? Oder gibt es eine andere Möglichkeit ?

Eine Antwort wäre super hilfreich!!!

Danke und Gruß

Flo

[Henning #17]

mit einem Racing Verkleidungshalter solltest du genügend Platz unterhalb des Dashboards bekommen

[floBT]

Hey danke dir für die schnelle Antwort.
Und wie führst du die Kabel dann zurück? Am RAM Air Kanal und dann? Am gabelholm vorbei?

[Henning #17]

Über die Gabelbrücke, innerhalb der Gabelholme:

gabelbrücke innen.jpg (177.9 KiB) 76 mal betrachtet

Dann, je nach Gegebenheit, über den Kühler weiterführen.

[Kurvenjunkie]

@Henning: Wieso ist das Kabel oben unter der Gabelbrücke? Flattert das dort nicht herum?

ich würde versuchen den Kabelbaum innen im Rahmen zu verlegen und dann zwischen Küher und Rahmen z.B. auf der linken Seite hoch zu führen und dann am Ram Air Kanal über der unteren Gabelbrücke nach vorne zum Dashboard. Anstatt dieser 0815 Kabeltüllen würde ich einen HellermannTyton SE28 Schurmpfschlauch nehmen. Der ist chemikalien- und hitzebeständig bis 150 Grad.

Zum Fixieren entweder einen Klebesockel:
https://www.reichelt.de/de/de/shop/prod ... arz-341112

oder einen Schraubsockel:

https://www.reichelt.de/de/de/shop/prod ... pack-53619

https://www.conrad.de/de/p/hellermannty ... =CE1997110

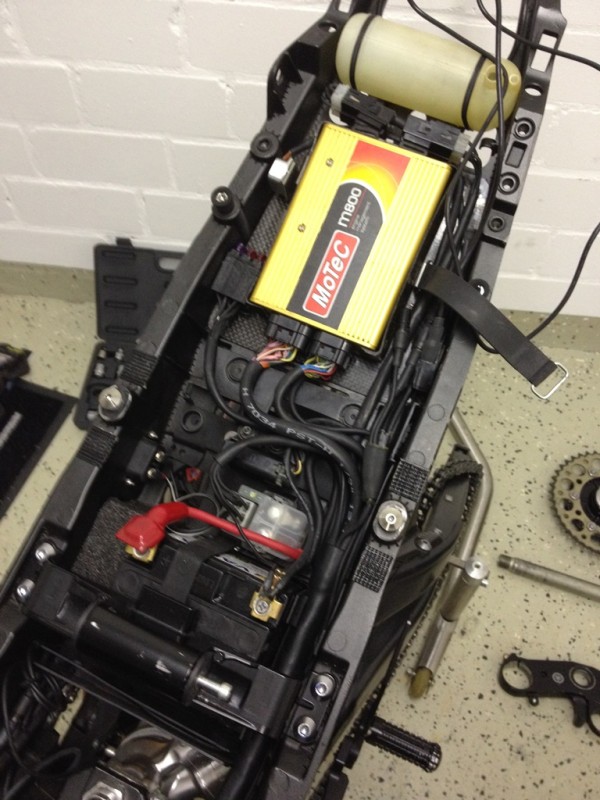

Hier mal ein Beispiel wie ich das damals realsiert habe. Ist der Vorgänger Schrumpfschlauch vom SE28
