Richtiges Anklemmen von Kupplungsschalter GSX-R1000 k7

[Thomas91]

Hat jemand ein Schaltplan wie die Kabel vom Kupplungsschalter genau verlaufen?

Denke bei mir wurde da mächtig was verändert.

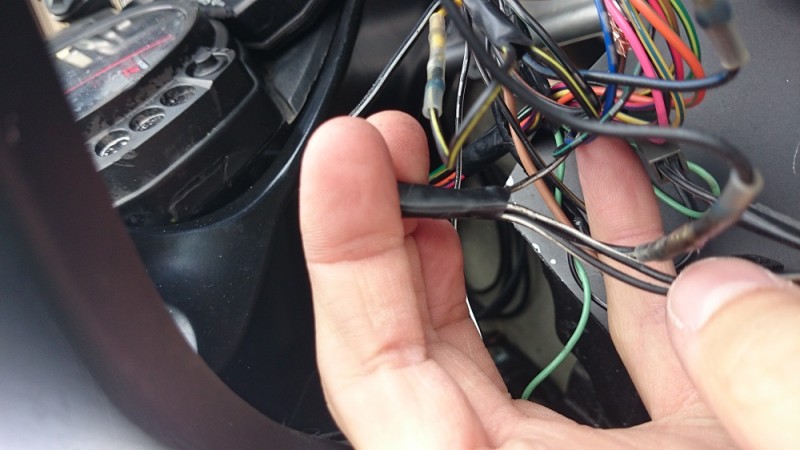

Auf dem Bild
4x Schwarz/weißes Kabel zusammen geklemmt, 1 davon wird mit den Schwarz/Gelben verklemmt (dachte mit das ist statt dem Kupplungsschalter, ja ich weis, das darf man nicht, will ich nun auch ändern)

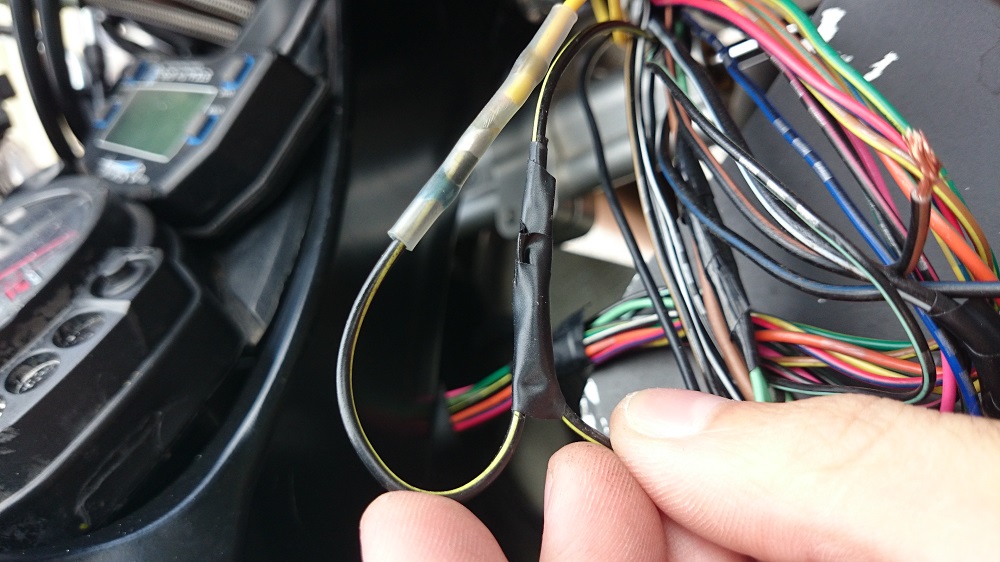

3x Schwarz/Gelbes Kabel verklemmt, 1 Kabel davon wird wie gesagt mit dem Schwarz/Weißen verklemmt, habe da dazwischen ein Schalter gehängt, aber klappt nicht, kann trotzdem immer Starten.
Wie gehört das Original???

P.S. Das ganz gelbe und Schwarze Kabel führt zum Kupplungsschalter, habe ich so Verlängert zum es Testen, ansonsten sind die beiden Kabel einfach verbunden, aber wie gesagt, machte kein Unterschied!!

[Magnum1]

???
2 Kabel von unten nach oben ziehen....ist doch wirklich nicht schwer

Gruss Tom

[Thomas91]

Doch ist es, denn das geht so nicht! Habs ja probiert, deswegen muss irgendwas anders verklemmt sein, und meine Frage, ist das.mit den Kabel im Bild Original?

[deleted user11]

Orginal wird die Masse über den Kupplungsschalter/Taster an das Starterrelais gelegt.

Masse--Kabel B/W--Kupplungsschalter-- Kabel B/Y --- Starterrelais.

Wenn Du starten kannst mit und ohne Kupplungsschalter, behaupte ich das das Starterrelais fest mit der Masse verbunden ist.

Grüße
madox

[Thomas91]

Ja habs raus gefunden, die Verkabelung auf den Bildern ist ja der größte mist, habe den ganzen schrott raus geschmissen, schön Verbunden, und die Brücke vom Kupplungsschalter habe ich auch gefunden und entfernt. Nun sitzt wieder der Kupplungsschalter drinnen!
