Carbonschoner Zündgeber/Ölpumpendeckel R6 ?

[Knieschloifer]

Hallo,

Was genau befindet sich hinter dem markierten Deckel ?



Ich Internet hieß es nun 1x Ölpumpendeckel und 1x Zündgeberdeckel ?

Geht darum das ich gerne den Carbonadi Carbonschoner darauf verbauen (kleben) möchte, allerdings dann nachher nicht mehr an die mittig sitzende und den kleinen Deckel heran komme ?!

Wie haben das die R6 RJ11 , RJ15 Fahrer gelöst ?

Danke im Voraus

[thatisken]

laut explosionszeichnung ist das der ölpumpendeckel.
ich habe die motordeckelschützer aus kunststoff zum verschrauben dran.

[Kurvenjunkie]

Die Ölpumpe sitzt innen im Motor und hat keinen Deckel.

Auf der rechten Seite sitzen bei der R6 der Kupplungsdeckel (groß und rund), der Pickup Deckel (fünfeckig) und unter beiden Deckeln sitzt die Wasserpumpe. Die hat aber ein Gehäuse und keinen Deckel. Hinter der Wasserpumpe sitzt innen im Motor auf der gleichen Antiebswelle (sind zwei Teile) die Ölpumpe. Beide Pumpen werden über eine Kette, die hinter dem äußeren Kupplungskorb sitzt betrieben.

[thatisken]

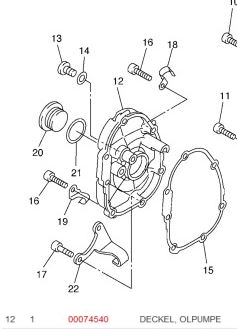

wo ist das gezeigte teil denn dann auf der explosionszeichnung? meiner meinung nach ist es dieses:


teile nr 2C0-15416-00-00

Yamaha MOTORDECKEL ZÜNDUNG
DECKEL, OLPUMPE YZF-R6 RJ11 RJ15 2006-
Yamaha YZF-R6 RJ11 RJ15 Motordeckel Zündung Ölpumpe cover engine YZFR6 Neu

gemäß hehl website wird der motordeckelschoner auch als "pick up" angegeben, auch wenn das leider nirgends im teilekatalog auftaucht.

http://hehl-racing.de/shop/Pick-up-Deck ... r-R6-06-16

[SLIDER]

Hinter dem Deckel sitzt nicht die Ölpumpe, die ist wie schon beschrieben wurde im Motorgehäuse drin.
PickUp deswegen weil am Gehäuse der Sensor für den Zündimpuls sitzt, wenn der Deckel demontiert ist,
sieht man den PickUp und Zündrotor sowie die Steuerkette auf der Kurbelwelle

[thatisken]

alles klar. dann ist die bezeichnung von yamaha auf deutsch zumindest denkbar ungünstig
